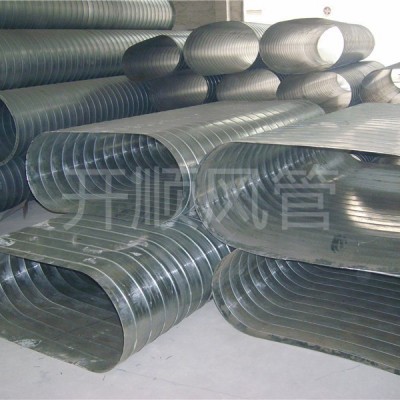

螺旋風管就是以為管子的形狀是螺旋狀才叫螺旋管的；暖通空調的管子之所以采用螺旋管，就是因?yàn)楣鼙诘穆菪隣羁梢宰璧K管內流體的流速，更好的進行能量傳遞，比如冬天的時候螺旋管里面是熱水，可以更好的進行熱傳遞等。

螺旋風管螺旋咬縫薄壁管，最早是瑞士發明的?? ?螺旋風管，螺旋風管首先應用于西方國家的軍工業，如軍艦、輪船排（送）風系統，后來用于火車、地鐵、礦山等民用設施。

螺旋風管首先在一些外資、合資企業中率先使用。、由于螺旋風管有骨（螺旋形咬縫）可提高強度30%，故可選用較薄的材料，比如0.8毫米的厚度可改為0.6毫米，另外在同樣截面積的情況下，采用螺旋風管可節省材料20%。

螺旋風管市場上按材質一般分為三類：?? ?鍍鋅螺旋風管?、不銹鋼螺旋風管以及復合螺旋風管。其中，?? ?不銹鋼風管?質量最好，適用性強，但價格高。目前市場上流通最廣的螺旋風管是鍍鋅板的。

由于鐵皮容易在各種環境下發生化學反應，造成腐蝕、生銹。而鋅在干燥的空氣中幾乎不發生變化。在潮濕的空氣中，鋅表面會生成致密的?? ?堿式碳酸鋅?膜。螺旋風管主要是在風管鐵皮上鍍上一層鋅，對鐵皮起到保護的作用。鋅鍍層經?? ?鈍化處理?、染色或涂覆護光劑后，能顯著提高其防護性和裝飾性。

風管設計的基礎知識：

1.風管設計的基本內容

①確定風管的形狀和選擇風管的尺寸。

②計算風管的壓力損失。通過對風管的沿程（摩擦）壓力損失和局部壓力損失的計算，最終確定風管的尺寸并選擇風機。

風管的壓力損失ΔP（Pa）

風管的壓力損失：ΔP=ΔPm+ΔPj

式中：ΔPm-風管的沿程壓力損失（Pa）；

ΔPj-風管的局部壓力損失（Pa）。

2. 風管的統一規格

3.風管設計注意事項：

①風管材料一般采用薄鋼板涂漆或鍍鋅薄鋼板，利用建筑空間或地溝的也可采用鋼筋混凝土或磚砌風道；其表面應抹光，要求高的還要刷漆。地溝風道要作防水處理。放在有腐蝕氣體的房間的風管可采用塑料或玻璃鋼。

②風管的形狀一般為圓形和矩形。圓形風管強度大耗鋼量小，但占有效空間大，其彎管與三通需較長距離。矩形風管由于有占有效空間較小、易于布置、明裝較美觀等特點，故空調風管多采用矩形風管。矩形風管的寬高比宜在2.5以下。高速風管宜采用圓形螺旋風管。橢圓形螺旋風管具有圓形和矩形風管的優點，是一種理想的風管，但由于需要專門的設備加工，目前用的較少。

③風管的壁厚可按下表選擇：

高速風管的新風進風管、空氣處理設備和消聲靜壓箱后支風管內的風速與低速送風相同。

⑦風管的布置和制作要求：

1.風管應注意布置整齊、美觀和便于檢修、測試。應與其他管道統一考慮，要防止冷熱管道間的不利影響。設計時，應考慮各種管道的裝拆方便；

2.風管布置時，要盡量減少局部阻力。彎管的中心曲率半徑要不小于其風管直徑或邊長，一般可采用1.25倍直徑或邊長。大斷面風管，為減少阻力，可以作導流葉片，導流葉片以流線型為佳，為了方便也可以作成單片式。其尺寸可按下圖制作。

其局部阻力系數，流線型葉片ζ=0.1，單片式ζ=0.35。

對于圓風管，三通或四通的夾角不宜大于45°；對于方風管，三通或四通的彎管應有與彎管相同的曲率半徑。彎管和三通的后面，以有4～5個當量直徑的直管再接支管為好，如不可能，將彎管和三通作成帶導流葉片的，以防阻力過大和氣流偏斜。

?

風管的變徑宜作成漸擴管和漸縮管，漸擴管每邊擴展角度不宜大于15°，漸縮管每邊收縮角度不宜大于30°。

風機出口宜順風機葉片轉向接彎管，當需要逆葉 輪轉向或旁接彎管時，彎管內應有導流葉片。

3.風管法蘭間應放具有彈性的墊片，如橡皮、海綿橡膠、浸油硬紙板等，以防漏風。不宜采用石棉繩做墊片。風管以及風管接口不應有看得見的孔洞。

⑧風管涂漆：

1.薄鋼板風管內表面和需要保溫的風管外表面涂防銹漆（紅丹防銹漆、鐵紅防銹漆、鋁粉鐵紅酚醛防銹漆均可）二道。薄鋼板風管不保溫的外表面涂一道防銹底漆和二道油性調和漆；油漆的顏色要與所在房間的粉刷裝修協調。

2.鍍鋅薄鋼板可以不涂漆。但咬口損壞處要涂漆，施工時已發現銹蝕時要涂漆。

3.涂漆前要把銹蝕的銹和油除掉。

新風入口：

1.新風入口位置：

⑴應設在室外較潔凈的地點，進風口處室外空氣有 害物的含量不應大于室內作業地點最高容許濃度的30%。

⑵布置時要使排風口和進風口盡量遠離。進風口應 低于排出有害物的排風口。

⑶為了避免吸入室外地面灰塵，進風口的底部距室外地坪不宜低于2m；布置在綠化地帶時，也不宜低于1m。

⑷為使夏季吸入的室外空氣溫度低一些，進風口宜設在建筑物的背陰處，宜設在北墻上，避免設在屋頂和西墻上。

2.新風口的其他要求

⑴進風口應設百葉窗以防雨水進入，百葉窗應采用固定百葉窗，在多雨的地區，采用防水百葉窗。

⑵為防止鳥類進入，百葉窗內宜設金屬網。

⑶過渡季使用大量新風的集中式系統，宜設兩個新風口，其中一個為最小新風口，其面積按最小新風量計算；另一個為風量可變的新風口，其面積按系統最大新風量減去最小新風量計算（其風速可以取得大一些）。

?
